Como reduce o desgaste da cinta e amplía o tempo de actividade do transportador en operacións pesadas un transportador cerámico?

Por que fallan os rodillos transportadores tradicionais baixo cargas abrasivas?

Os rodillos transportadores son os compoñentes rotativos máis numerosos en calquera sistema de manipulación de material a granel. Un único transportador terrestre pode levar miles de rolos ao longo da súa lonxitude, cada un deles soportando a correa e a súa carga mediante unha rotación continua. Cando eses rolos se deterioran, as consecuencias esténdense moito máis alá do propio rodillo. A desalineación da correa, o aumento da fricción, o vertido de material, a fatiga estrutural e as paradas non planificadas seguen en secuencia, e cada etapa de degradación acelera a seguinte.

A causa raíz da falla prematura do rodillo en aplicacións abrasivas é unha combinación de desgaste mecánico e ataque ambiental. As cunchas de aceiro, incluso as con revestimentos protectores, van perdendo material gradualmente a medida que as partículas duras como o carbón, o mineral, o clínker e a escoura pasan polas súas superficies. Como a cuncha se desgasta de forma irregular, pode desenvolver un bordo afiado que actúa como unha lámina contra a cuberta inferior do cinto. Unha vez que comezan os danos na cinta, o custo da reparación aumenta rapidamente e a dispoñibilidade do transportador redúcese.

Tres modos de degradación inactiva en ambientes duros

• Desgaste da capa abrasiva:As partículas minerais duras arrastradas entre a cinta e a superficie loca actúan como un medio de moenda, adelgazando progresivamente a parede do rolo e creando irregularidades na superficie que transfiren a tensión á cinta.
• Ataque corrosivo:A humidade ácida ou alcalina, común na manipulación do carbón, na produción de fertilizantes e nas operacións portuarias costeiras, corroe as superficies de aceiro, acelerando a perda de material e debilitando a integridade estrutural.
• Contaminación dos rodamentos:A entrada de po a través de selados inadecuados conduce á degradación do lubricante, ao agarrotamento dos rodamentos e ao fallo total do rodillo. Unha rueda loca agarrada xa non xira, converténdose nun punto de desgaste estacionario que dana rapidamente o cinto.

Cada modo de falla compón os outros. Unha superficie corroída é máis susceptible á perda abrasiva. Unha superficie desgastada xera máis po que se infiltra nos rodamentos. Un rodamento agarrado transforma o rodillo de elemento de soporte nunha obstrución destrutiva. Romper este ciclo require unha solución material que aborde os tres vectores simultaneamente en lugar de tratalos como problemas de mantemento separados.

O custo oculto do dano do cinto

Os enxeñeiros adoitan avaliar os ociosos como unha liña de custos consumibles, pero o verdadeiro peso económico está no cinto. Unha cinta transportadora representa un dos elementos de capital únicos máis grandes nun sistema de manipulación a granel, e a súa substitución require un tempo de inactividade prolongado, equipos de elevación pesada e man de obra especializada en empalmes. Cando unha carcasa loca desgastada desenvolve un bordo afiado, elimina o material da cuberta da correa a un ritmo acelerado. O dano resultante do cinto raramente é visible ata que a cuberta está o suficientemente comprometida como para expor a carcasa.

Nas operacións de gran tonelaxe, un cinto que doutro xeito ofrecería unha década de servizo pode fallar na metade dese tempo cando non se controla o desgaste inducido polo ocioso. É por iso que a selección de rodillos debe tratarse como unha decisión de protección do cinto, non simplemente como unha decisión de adquisición de rolos. A condición da superficie de cada rodillo durante a carreira de transporte inflúe directamente no tempo que sobrevive o cinto.

Distribución da carga e xeometría do rolo

O fallo de ralentí non é puramente unha cuestión de materiais. A xeometría, o espazamento e o aliñamento dos canales determinan como se distribúe a carga pola cinta e canta presión de contacto experimenta cada rolo. Cando os rodillos están demasiado espazados ou cando un rolo está máis baixo que os seus veciños, o cinto colócase na fenda, aumentando a tensión localizada e acelerando o desgaste tanto da cinta como do rolo afectado.

• Ángulo correcto da cubeta:A coincidencia do ángulo do canal co ángulo de repouso do material evita o desprazamento da carga e reduce a carga dos bordos dos rolos exteriores.
• Altura do rolo consistente:Un rolo que se sitúa ata uns poucos milímetros baixo convértese nun punto focal de desgaste, absorbendo unha carga desproporcionada do cinto.
• Espazo axeitado:A separación entre os rodillos de transporte debe ter en conta o peso da cinta, o peso do material e o límite de caída que mantén a cinta dentro dos limiares de tensión aceptables.
• Disciplina de aliñamento:Un cadro do transportador que está fóra de cadrado obriga a correa a correr contra as bridas locas, xerando fricción e fallo prematuro en ambos os dous lados.

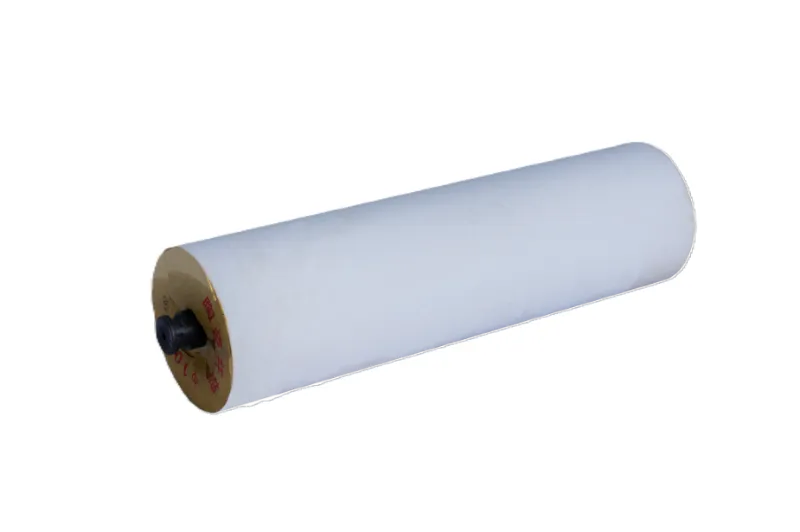

Que fai que os rodillos transportadores de cerámica sexan resistentes ao desgaste e á corrosión?

As carcasas locas de cerámica están fabricadas con óxido de aluminio, un material cunha dureza que se aproxima á do diamante na escala de Mohs. A cerámica fórmase mediante sinterización a alta temperatura, producindo unha superficie densa e non porosa que resiste tanto á abrasión mecánica como ao ataque químico. A diferenza do aceiro, que depende de revestimentos de superficie para a súa protección, a resistencia ao desgaste do rolo cerámico é intrínseca ao seu material a granel, polo que non se pode rabuñar ata un substrato máis brando.

Propiedades dos materiais que definen o rendemento

A táboa anterior destaca unha distinción crítica. A cerámica non só supera o aceiro nunha única dimensión. Ofrece unha combinación de dureza, inercia química e suavidade da superficie que ningunha alternativa metálica ou polímera coincide simultáneamente. A superficie cerámica tamén forma unha película de óxido estable que desalienta a adhesión do material, polo que a carga pegajosa ou húmida non se acumula na cara do rolo e desalinea o cinto.

Enxeñaría de superficies e liberación de materiais

A adhesión é un impulsor pouco apreciado do fallo do ocioso. Nas aplicacións de manipulación de arxila, carbón húmido ou concentrados minerais, o material pode adherirse ás superficies dos rolos de aceiro, formando unha capa grumosa que cambia o diámetro efectivo do rodillo. Un rolo cun bulto acumulado xira de forma desigual, induce a vibración do cinto e pode forzar a correr cara a un lado. Os operadores adoitan responder aumentando a tensión ou axustando os ociosos de adestramento, o que enmascara o síntoma en lugar de resolvelo.

A baixa enerxía superficial dunha capa de cerámica pulida reduce drasticamente esta adhesión. O material que doutro xeito se adheriría a unha superficie de aceiro despréndese pola gravidade e pola flexión natural do cinto. Co paso do tempo, isto significa menos intervencións de limpeza manual, un seguimento máis consistente do cinto e un menor consumo de enerxía da transmisión porque o cinto non se levanta sobre os restos acumulados.

Deseño de rodamentos e selados en rolos cerámicos

Unha carcasa de cerámica só é tan boa como o conxunto de rodamentos no seu interior. Os rolos cerámicos de alta calidade usan carcasas de rodamentos mecanizadas con precisión, selos de labirinto e, nalgúns deseños, varias etapas de selado para excluír o po e reter a graxa. A cavidade do rodamento adoita estar chea cun lubricante sintético ou de litio de alta calidade escollido para o rango de temperatura de funcionamento.

• Selado de labirinto:Os camiños de selado sen contacto crean un percorrido tortuoso que bloquea as partículas de po mentres permite que o eixe xire libremente.
• Copia de seguridade do selo labial:Un selo de contacto secundario proporciona unha barreira final en condicións extremadamente poeirentas.
• Retención de graxa:Os rodamentos embalados correctamente manteñen unha película lubricante que impide o contacto metal con metal e a acumulación de calor.
• Material do eixe:O aceiro do eixe resistente á corrosión evita que o eixe se enferruxe e se agarre dentro do orificio do rodamento.

Como se comparan os rodillos cerámicos coas alternativas de aceiro e compostos?

A selección dun material ocioso require equilibrar varios criterios de rendemento fronte ás demandas específicas da aplicación. A seguinte comparación baséase en observacións de campo de operacións pesadas en minería, cemento e manipulación portuaria, onde a fiabilidade do ocioso afecta directamente a dispoñibilidade do sistema e a carga de traballo de mantemento.

Comparación da vida útil e da protección da correa

Os datos contan unha historia coherente entre as industrias. Nas liñas de produción de cemento, os rolos cerámicos demostraron unha vida útil de ata 80.000 horas, aproximadamente de catro a cinco veces a dos rodillos de aceiro convencionais. Nas aplicacións portuarias costeiras, a inmunidade á corrosión da cerámica significa que os rolos non necesitan revestimentos protectores que eventualmente fallarían. Na manipulación do carbón, a reducida adhesión mantén o correcto seguimento das correas sen a intervención constante do operador.

Ruído, vibracións e consumo de enerxía

O ruído e as vibracións adoitan pasarse por alto nas especificacións de inactividade, pero son indicadores fiables do estado do sistema. Un rodillo de aceiro desgastado cunha superficie irregular xera vibracións que se propagan ao longo da cinta e na estrutura do transportador. Esta vibración afrouxa os fixadores, fatiga as soldaduras e aumenta a taxa de fallo dos rodamentos nos rolos veciños. Tamén crea un ambiente de traballo incómodo e potencialmente perigoso.

Os rolos de cerámica funcionan máis suaves porque as súas superficies permanecen dimensionalmente estables durante toda a súa vida útil. A redución de ruído medida de aproximadamente 15 decibelios en comparación cos rolos de aceiro é significativa en estacións de transferencia pechadas e túneles onde os niveis sonoros poden superar os límites de exposición seguros. A menor vibración tamén significa unha menor resistencia á rodadura, o que se traduce nunha redución da demanda de potencia de accionamento na lonxitude dun transportador longo.

Onde cada material gaña

• Cerámica:Carreiras de alta abrasión, ambientes corrosivos, zonas de alta temperatura e aplicacións con problemas de adherencia ao material.
• Aceiro:Zonas de impacto primario, servizo de baixa abrasión e situacións onde o menor custo inicial sexa o criterio dominante.
• Polímero:Transporte lixeiro, abrasión moderada e aplicacións onde o baixo peso e o funcionamento silencioso importan máis que a resistencia térmica.
• Disco de goma:Puntos de carga e tolvas de transferencia onde a absorción de impactos é o requisito principal.

Cando debe especificar un rodillo transportador de cerámica para o seu sistema?

Os rodillos cerámicos non son un substituto universal para todos os rolos de todos os transportadores. Ofrecen o maior valor cando o ambiente operativo impón condicións que degradan rapidamente os compoñentes convencionais. Os seguintes criterios axudan a determinar se a cerámica é a especificación adecuada para unha posición determinada na liña de transporte.

Aplicacións de alta prioridade para rodillos cerámicos

1. Materiais de alta abrasión:O carbón, o mineral de ferro, o concentrado de cobre, o clínker, a escoura e os residuos de demolición da construción conteñen partículas cortantes e duras que trituran as superficies de aceiro.
2. Ambientes corrosivos:Plantas de fertilizantes, instalacións de cloro-álcali, portos costeiros e calquera operación onde a humidade leve compostos ácidos ou alcalinos á estrutura do transportador.
3. Servizo de alta temperatura:Plantas de coque, plantas de sinterización e liñas de alimentación de fornos de cemento onde o material transportado retén calor residual que degrada os rolos de polímero ou revestidos.
4. Problemas de acumulación de materiais:Carga pegajosa ou húmida que se adhire aos rolos de aceiro, o que provoca un desalineamento da correa e un aumento dos requisitos de potencia de transmisión.
5. Instalacións remotas ou de difícil acceso:Transportadores terrestres que cruzan terreos onde o acceso ao mantemento é limitado e a substitución de compoñentes é custosa en horas de traballo.

Onde a cerámica pode non ser a primeira opción

• Zonas de impacto primario:A zona situada directamente debaixo dunha descarga de canal require rolos de absorción de impactos. Os rodillos cerámicos deben instalarse augas abaixo, despois de que o fluxo de material se instalou na cinta.
• Aplicacións lixeiras de limpeza:Para o transporte de materiais secos e non abrasivos en ambientes controlados, os rodillos estándar de aceiro ou polímero poden ofrecer un rendemento adecuado cun custo inicial máis baixo.
• Sistemas con problemas graves de seguimento do cinto:Aínda que os rodillos cerámicos reducen o desalineamento relacionado coa adhesión, non corrixen os problemas de aliñamento estrutural. O abordaxe do cadrado do cadro e a colocación do ocioso de adestramento teñen prioridade.
• Carga de choque extrema:As operacións nas que normalmente caen grandes grumos na carreira de transporte requiren rolos con clasificación de impacto en lugar de cunchas de cerámica dura.

Para as operacións que entren dentro das categorías de alta prioridade, especificando aRodillo transportador de cerámicarepresenta unha decisión de enxeñería dirixida máis que unha actualización premium aplicada indistintamente. O enfoque correcto é mapear o perfil de desgaste do transportador e instalar rolos cerámicos nos lugares onde a abrasión, a corrosión ou a adhesión son máis graves.

Cálculo do límite da especificación

Un método práctico para decidir onde se debe implantar a cerámica é dividir o transportador en zonas en función da exposición. A zona de carga é tratada por separado e especificada con rolos de impacto. Os primeiros cincuenta metros augas abaixo da carga adoitan experimentar a maior abrasión porque o material aínda se está sedimentando e as multas seguen no aire. A media tirada experimenta un desgaste en estado estacionario. A descarga e o retorno experimentan os seus propios patróns de desgaste distintos.

Os rolos cerámicos ofrecen o retorno máis forte nas zonas onde o desgaste abrasivo é continuo e onde o dano da cinta sería máis custoso de reparar. En moitas instalacións, un enfoque híbrido funciona mellor: rolos de impacto no punto de carga, rolos cerámicos a través das seccións de transporte de alto desgaste e rolos estándar no retorno onde as cargas son lixeiras e a abrasión é mínima. Esta estratexia de zonificación captura o beneficio do rendemento sen especificar en exceso todo o transportador.

Como manter os rodillos cerámicos para unha vida útil máxima?

Os rodillos cerámicos requiren unha intervención menos frecuente que os rolos de aceiro, pero non requiren mantemento. Un programa de inspección estruturado garante que os beneficios da tecnoloxía cerámica se realicen plenamente ao longo da vida útil do compoñente e detecta o raro fallo antes de danar o cinto.

Lista de verificación de inspección de rutina

• Comprobación visual de rotación:Confirme que cada rodillo xira libremente coa man ou cunha ferramenta de rotación portátil. Un rolo cerámico que deixou de xirar desgastarase nun lado e perderá a súa vantaxe de rendemento.
• Avaliación do estado da superficie:Inspeccione a cáscara de cerámica para ver se hai chips, fendas ou perdas de esmalte. Poden ser aceptables pequenas irregularidades na superficie, pero as gretas profundas que deixan ao descuberto o eixe requiren substitución.
• Verificación da integridade do selo:Os rodillos cerámicos usan selos de labirinto ou labios para protexer os rodamentos. Comprobe se hai fugas de lubricante ou entrada de po ao redor das tapas dos extremos, o que indica a degradación do selado.
• Observación do seguimento do cinto:Supervise a posición da correa a través das seccións de rodillo cerámico. Un cambio no rastrexo pode indicar un rolo agarrado ou un cambio no patrón de carga de material.
• Comprobación do par de apriete:Verifique que os parafusos do soporte e as conexións do cadro permanezan axustados. A vibración pode afrouxar os elementos de fixación co paso do tempo mesmo cando os rolos estean sans.

Pautas de limpeza e manipulación

A superficie cerámica lisa derrama naturalmente a maior parte do material, pero pode ser necesaria unha limpeza periódica en aplicacións pegajosas. A auga, preferiblemente suavizada, é suficiente para eliminar o material acumulado. Non empregue deterxentes nin produtos abrasivos de limpeza, xa que poden deixar residuos que favorecen a adhesión e poden atacar os materiais de selado.

Cando manipule os rodillos cerámicos durante a instalación ou a substitución, evite golpear a superficie cerámica contra obxectos duros. O material é duro pero non resistente ao impacto. Un ocioso caído pode rachar aínda que o dano non sexa inmediatamente visible, e unha casca rachada pode fallar de súpeto unha vez que está baixo carga. Almacene os rolos de reposto en bastidores acolchados e transpórtaos na súa embalaxe orixinal sempre que sexa posible.

Prácticas de lubricación de rodamentos

A maioría dos rodillos cerámicos subminístranse con rodamentos selados de por vida, o que significa que non se precisa lubricación no campo. Non obstante, en aplicacións de alta temperatura ou alta velocidade, algúns deseños inclúen accesorios de graxa que permiten a relubricación periódica. Cando se especifique a relubricación, use só o grao de lubricante recomendado polo fabricante. A mestura de graxas incompatibles pode provocar a descomposición do lubricante, o que provoca o agarrotamento dos rodamentos.

Que prácticas de instalación e posta en servizo protexen os rolos cerámicos?

Incluso o mellor rolo terá un rendemento inferior se se instala incorrectamente. Os rodillos cerámicos son compoñentes de precisión, e a forma en que están montados, aliñados e postos en servizo determina se ofrecen a súa vida útil completa ou fallan prematuramente por causas evitables.

Fundamentos de aliñamento e espazamento

• Escuadra do cadro:Verifique que o marco do transportador estea cadrado e nivelado antes de instalar os rolos. Un cadro que está fóra de cadrado obriga a correa a correr contra as bridas locas, xerando fricción en ambos os dous lados.
• Consistencia da altura do rolo:Use unha liña de corda ou un nivel láser para confirmar que todos os rolos dunha sección se atopan á mesma altura. Un rolo baixo convértese nun punto focal de desgaste.
• Orientación correcta do soporte:Instale soportes para que o rolo quede de forma recta na artesa sen torcer. Un rolo retorcido provoca un contacto irregular da cinta e un desgaste acelerado.
• Espazo axeitado:Siga o calendario de espazamento de enxeñería para o ancho da cinta e a carga de material. Non amplía o espazo para reducir o número de compoñentes.

Comprobacións de posta en marcha despois da instalación

1. Proba de rotación manual:Xire cada rolo recén instalado coa man antes de poñer en marcha o transportador. Calquera rolo que non xire libremente debe ser investigado e corrixido.
2. Percorrido de seguimento do cinto:Fai funcionar o transportador baleiro e observa o seguimento da cinta a través das novas seccións de rolos. Realice axustes nos ociosos de adestramento antes de cargar o material.
3. Proba cargada:Introduza o material gradualmente e controle a posición do cinto, a corrente do motor e calquera ruído inusual das novas posicións dos rolos.
4. Verificación térmica:Despois de varias horas de funcionamento, verifique que as carcasas dos rodamentos non teñan calor excesivo. Os rodamentos quentes indican un problema de lubricación ou aliñamento.
5. Documentación:Anote a data de instalación, a posición e o tipo de rolo para que os intervalos de inspección e a planificación de substitucións poidan xestionarse de forma sistemática.

Unha cinta transportadora correctamente posta en funcionamento con rolos cerámicos nas posicións correctas funcionará máis silenciosamente, seguirá mellor e requirirá menos intervencións que un transportador equipado integramente con rolos de aceiro. A fase de instalación é onde se garante ou se desperdicia esa fiabilidade. Invertir tempo en aliñamento e verificación durante a posta en servizo compensa os anos de funcionamento estable.
